100A Kontak Direnç Ölçer Anahtar Döngü Direnci Test Cihazı
Döngü direnci test cihazının uygulanması
Bu kontak direnci test cihazı, döngü direnci/temas direnci ölçümünü test etmek için güç sektörü alanı ve yüksek voltajlı anahtar fabrikasının gereksinimlerini karşılayabilir.
Kontak (Devre) Direnç Test Cihazının Teknik Parametreleri
|
Ölçüm aralığı |
20A, 50A, 100A, özelleştirilmiş |
| Test aralığı | 0~19999mW genişletilebilir |
| Test Hassasiyeti | %0.5rdg±10dgt |
| Çözünürlük | 0.01 mW |
| Çalışma Gücü | AC 220V±10% 50Hz±2% |
| Çevre sıcaklığı | －25°C ~50°C |
| sağdan | ≤90%RH |
| uzunluk (mm) | 450 |
| Genişlik (mm) | 250 |
| Yükseklik (mm) | 220-280 |
| Ağırlık (kg) | 9.9-12.9 |
100A Temas Direnci Test Cihazı hakkında özellikler

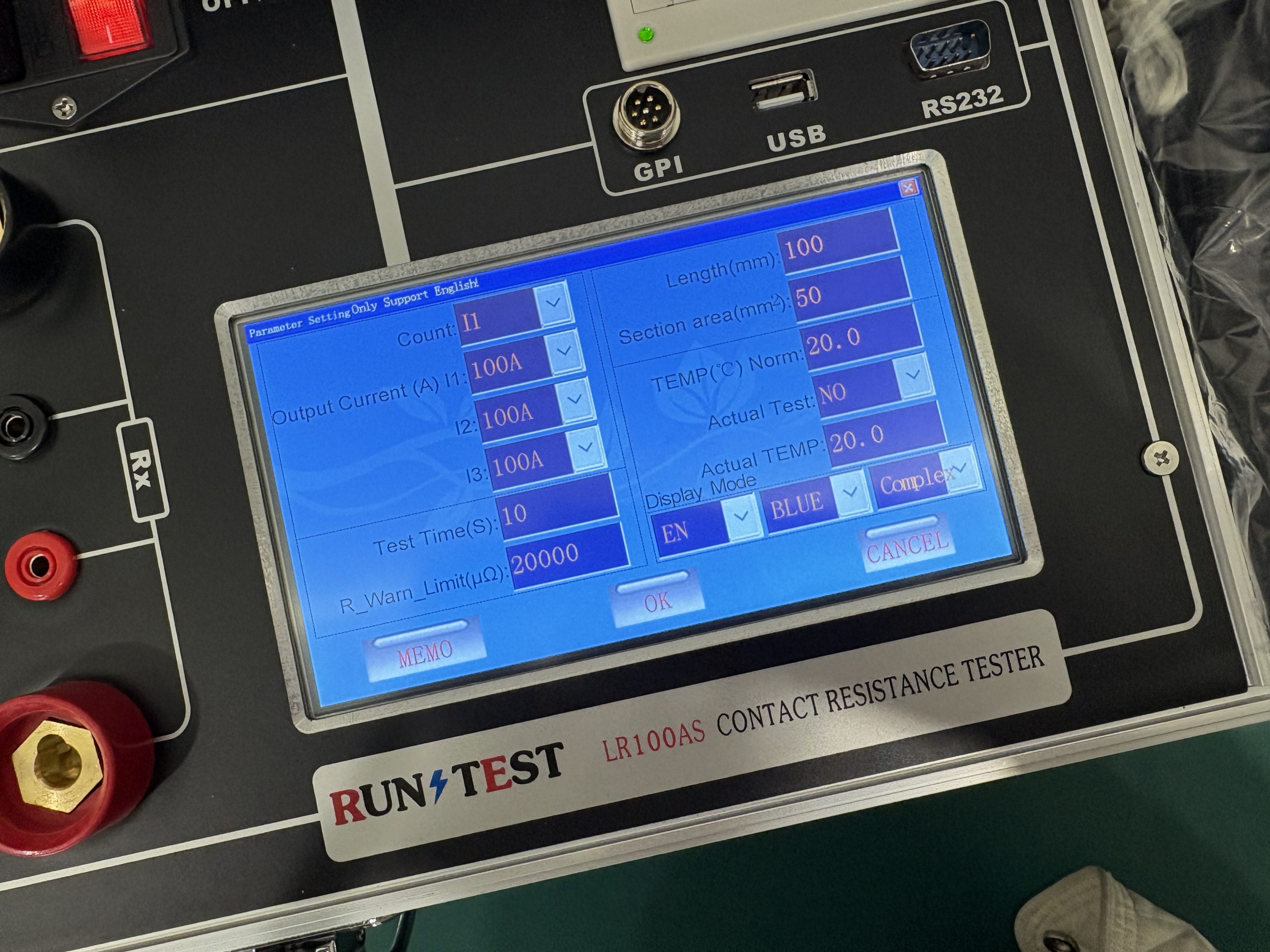

1. 800*480 yüksek çözünürlüklü renkli 7 inç dokunmatik ekran, yüksek hızlı termal yazıcı.
2. Geniş aralıklı akım çıkışı: En son güç kaynağı teknolojisini benimseyin, uzun süre sürekli olarak büyük akım, geniş aralıklı akım çıkışı çıktı. Test için 1 ila 3 farklı akım aralığı ayarlayabilir ve ortalama değeri otomatik olarak hesaplayabilir.
3. Dijital görüntüleme veri bilgileri: Direnç, voltaj, akım, elektrik direnci, dönüştürülmüş standart sıcaklıklardaki direnç değerleri.
4. Limit aşımının otomatik alarmı: Limiti aşma / limiti aşma / geçersiz direnç üst limit değerini ayarlayın, otomatik olarak test durumu oluşturun.
5. Uzun süreli test: 0-9999s arasında test süresini ayarlayabilir ve uzun süreli çalışmayı destekleyebilir. Soğuk rüzgar ısı dağılımı içinde, gücü otomatik olarak koruyun.
6. Yüksek hassasiyetli ölçüm: Hassas cihazlardan İşlemsel yükselteçler ve Yüksek hassasiyetli dörtlü entegre A/D Dönüştürücü kullanın.
7. Yüksek performanslı 32-bit en son ARM çiplerini kullanın, Sistem otomatik olarak büyütme sürelerini sinyale göre değiştirir, test hassasiyetini sağlar.
8. İç Takvim ve Saat: Doğru test ve baskı süresi sağlar.
9. DC sabit akım kaynağı işlevi: 0'dan sonsuz değere akım verebilir, dahili akım adım adım yukarı akış testi, test için başka bir güçlü DC sabit akım kaynağına eşittir.
10. Büyük hacimli test kaydı depolama: Arama için yerleşik büyük kapasiteli depolama, ayrıca güç aniden kapanırken veri koruma işlevine sahiptir.
11. Çıkarılabilir USB flash sürücü veri erişimi: Excel dosyası veri kaydını dışa aktarın.
12. Standart Modbus-RTU: Yerleşik RS232 bağlantı noktası (RS485'e özelleştirilmiş dönüştürme), iletişim protokolü Modbus-RTU.
13. Bilgisayar kontrolü ve test verilerinin yüklenmesi: Veri kontrolü, karşıya yükleme, word/excel dosyası oluşturma için yerleşik RS232 portu.
14. Bluetooth kontrolü ve veri yükleme: Standart konfigürasyon Bluetooth işlevi, veri kontrolü / yükleme / kelime dosyası oluşturma için yerleşik android BT APP.
15. Kullanışlı kablo işletimi: Kablo kontrol modu (özelleştirilmiş), açma/dokunma, test/kesinti, limit aşımı direnç çıkışı için ışık alarmını düzenlemek için kablo kontrol anahtarını ayarlayın.
16. Hızlı ve kullanışlı kablosuz uzaktan kumanda: tek tuşla test ve kesinti işlemiyle özelleştirilmiştir, özelleştirilmiş denetleyici test ilerlemesini gösterebilir.
17. Sıcaklık ofseti direnci otomatik olarak hesaplar: Sıcaklığı önceden ayarlayabilir, standart sıcaklıkta direnci otomatik olarak hesaplayabilir. Ayrıca ölçmek için sıcaklık sensörünü (özelleştirilmiş) kullanın.
18. Arka plan rengi değişimi: Arka plan rengini mavi ve grafik siyahı, parlaklık, bekleme parlaklığı ve süresi olarak ayarlayın.
19. Yerleşik eğitim materyali: Belge, yerinde rehberlik için kablo bağlama yöntemini gösterir.
20. Büyük akım kablosu hızlı bağlantısı: En son büyük akım kablosu bağlantı noktasını kullanın, takın ve kilidi çevirin.
21. Çok fazlı seçim: Normal tek fazlıdır, iki fazlı test ve aynı anda üç fazlı test olacak şekilde özelleştirilmiştir
